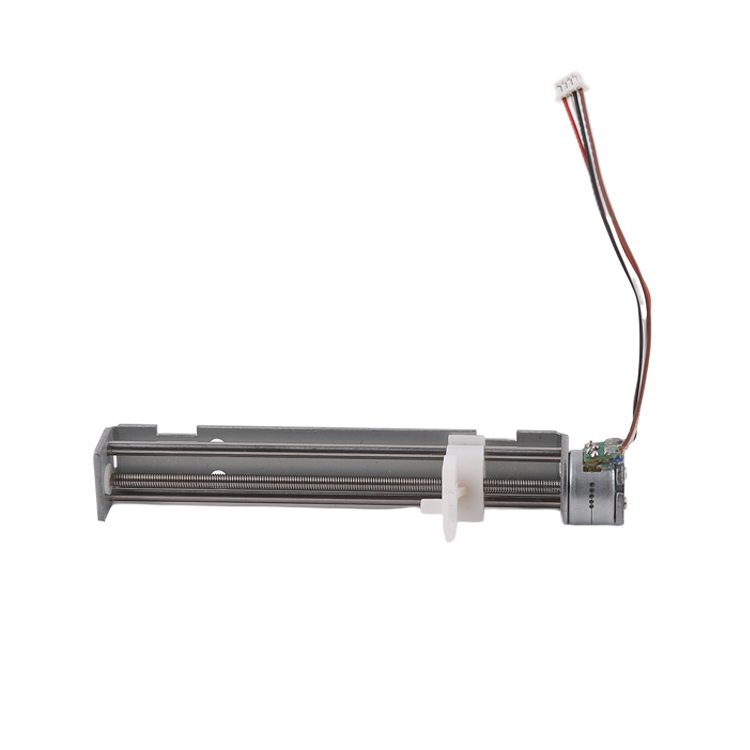

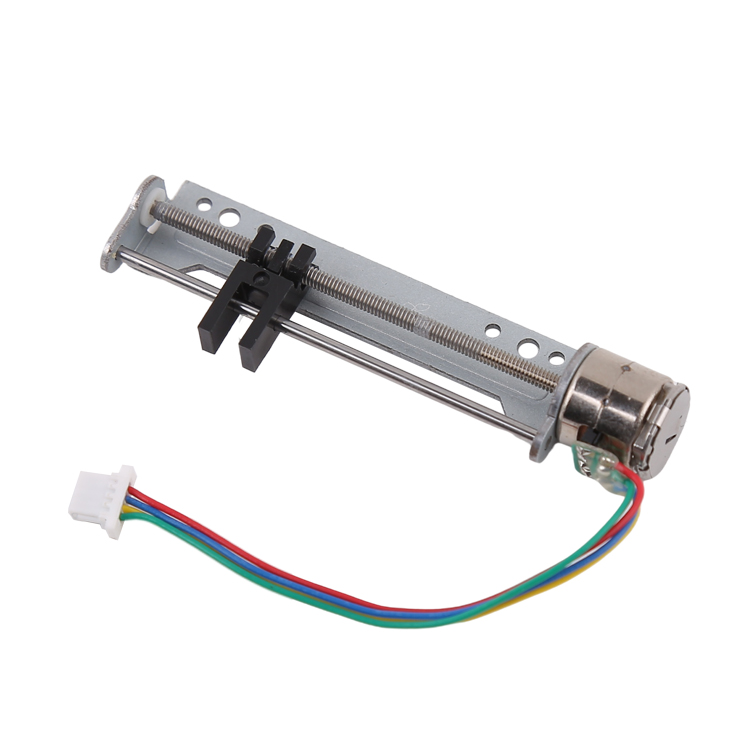

Hızla gelişen otomasyon ortamında hassasiyet, güvenilirlik ve kompakt tasarım son derece önemlidir. Otomatik robotik sistemlerdeki sayısız hassas doğrusal hareket uygulamasının kalbinde kritik bir bileşen yer alır:Mikro Kaydırıcı Adım MotoruBu entegre çözüm, bir kademeli motoru hassas bir doğrusal kızak veya kurşun vida ile birleştirerek robotların hareket etme, konumlanma ve çevreleriyle etkileşim kurma biçiminde devrim yaratıyor. Bu makale, endüstriyel kollardan hassas laboratuvar otomatlarına kadar modern robotikte bu kompakt aktüatörlerin oynadığı vazgeçilmez rolü inceliyor.
Mikro Kayar Adım Motorlarının Robotik Sistemler İçin İdeal Olmasının Nedenleri
Robotik sistemler, hassas kontrol, tekrarlanabilirlik ve çoğu durumda karmaşık geri besleme sistemlerine ihtiyaç duymadan pozisyonu koruyabilme yeteneği sunan aktüatörlere ihtiyaç duyar. Mikro kayar kademeli motorlar bu alanlarda üstün performans göstererek, küçük ölçekli, hassas hareketler için geleneksel pnömatik silindirlere veya daha büyük servo tahrikli sistemlere cazip bir alternatif sunar.
Robotik Teknolojisinin Başlıca Avantajları:
Yüksek Hassasiyet ve Tekrarlanabilirlik:Step motorlar, tipik olarak tam adım başına 1,8° veya 0,9° olmak üzere, ayrık "adımlar" halinde hareket eder. Bir kaydırıcı içindeki ince adımlı bir kurşun vida ile birleştirildiğinde, bu mikron düzeyinde doğrusal konumlandırma doğruluğuna dönüşür. Bu, alma-yerleştirme, montaj ve mikro dağıtım gibi görevler için çok önemlidir.
Açık Çevrim Kontrolünün Basitliği:Birçok uygulamada, step motorlar pahalı konum kodlayıcılarına ihtiyaç duymadan etkili bir şekilde çalışabilir (açık döngü kontrolü). Kontrol ünitesi bir dizi adım komutu verir ve motor buna göre hareket eder; bu da sistem tasarımını basitleştirir ve maliyeti düşürür; bu da çok eksenli robotlar için önemli bir avantajdır.
Kompakt ve Entegre Tasarım:“Mikro kaydırıcı” form faktörü, yerden tasarruf sağlayan, kendi kendine yeten bir ünitedir. Motoru, vidayı ve kılavuz mekanizmasını tek bir kuruluma hazır pakette birleştirerek, alan kısıtlamalı robotik eklemlerde veya portallarda mekanik tasarımı ve montajı basitleştirir.
Yüksek Tutma Torku:Enerji verildiğinde ve hareket etmediğinde, step motorlar önemli bir tutma torku sağlar. Bu "kilitleme" özelliği, bir aleti veya bir parçayı yerinde tutmak gibi, kaymadan bir pozisyonu koruması gereken robotlar için çok önemlidir.
Dayanıklılık ve Düşük Bakım Gereksinimi:Pnömatik sistemlere göre daha az hareketli parçaya sahip olan ve (hibrit veya kalıcı mıknatıslı step motorlarda) fırça içermeyen bu kaydırıcılar, son derece güvenilirdir ve minimum bakım gerektirir; bu da zorlu otomasyon ortamlarında kesintisiz çalışma sağlar.
Mükemmel Düşük Hız Performansı:Düşük hızlarda zorlanan bazı motorların aksine, step motorlar durma noktasında ve düşük devirlerde tam tork sağlayarak, hassas robotik işlemler için gerekli olan düzgün, kontrollü ve yavaş doğrusal hareketlere olanak tanır.
Otomatik Robotik Sistemlerde Temel Uygulamalar
1. Endüstriyel Robotik ve Otomasyon
Küçük ölçekli montaj hatlarında ve elektronik üretiminde, mikro kayar kademeli motorlar hassas işler için temel bileşenlerdir. Bunlar, eksenleri hareket ettirir.SCARA veya Kartezyen (gantry) robotlarYüzeye monte edilen bileşenlerin yerleştirilmesi, vidalama, kaynaklama ve kalite kontrolü için kullanılırlar. Tekrarlanabilirlikleri, her hareketin aynı olmasını sağlayarak ürün tutarlılığını garanti eder.
2. Laboratuvar ve Sıvı Taşıma Otomasyonu
Biyoteknoloji ve ilaç laboratuvarlarında,otomatik robotik sistemlerSıvı transferi, numune hazırlama ve mikroarray lekeleme işlemleri son derece hassas ve kirlenmeden arındırılmış çalışma gerektirir. Mikro kaydırıcı kademeli motorlar, pipetleme başlıkları ve plaka taşıyıcıları için düzgün, hassas doğrusal hareket sağlayarak minimum insan müdahalesiyle yüksek verimli test yapılmasına olanak tanır.
3. Tıbbi ve Cerrahi Robotik
Cerrahi robotlar genellikle gelişmiş kuvvet geri beslemeli servo motorlar kullanırken, tıbbi cihazlardaki birçok yardımcı sistem mikro kaydırıcılara dayanır. Bu kaydırıcılar sensörleri, kameraları veya özel aletleri konumlandırır.teşhis otomasyonu(tıpkı lam boyama gibi) veyardımcı robotik cihazlarSarsılmaz bir hassasiyet ve güvenlikle.
4. İşbirlikçi Robotlar (Kobotlar)
İnsanlarla birlikte çalışmak üzere tasarlanan işbirlikçi robotlar genellikle kompakt, hafif aktüatörler kullanır. Mikro kayar kademeli motorlar, küçük eklemler veya uç efektör eksenleri (örneğin, bilek eğimi veya kavrama) için idealdir; burada küçük bir pakette hassas, kontrollü hareket, aşırı hız veya güçten daha önemlidir.
5. 3D Baskı ve Katmanlı Üretim
Birçok yazıcının baskı kafası veya platformu3 boyutlu yazıcılarEsasen bir robotik konumlandırma sistemidir. Mikro kaydırıcı step motorlar (genellikle kurşun vida aktüatörleri şeklinde), malzemeyi yüksek boyutsal doğrulukla katman katman biriktirmek için gereken hassas X, Y ve Z ekseni kontrolünü sağlar.
6. Muayene ve Görüntüleme Sistemleri
Otomatik optik inceleme (AOI) için kullanılan robotik görüntüleme hücreleri, kameraları veya parçaları konumlandırmak için hassas hareket gerektirir. Mikro kaydırıcılar, odaklamayı ayarlar, parçaları kamera altında döndürür veya kusur tespiti için mükemmel görüntüler yakalamak üzere sensörleri hassas bir şekilde hizalar.
Robotik Sisteminiz İçin Doğru Mikro Kaydırıcı Step Motorunu Seçmek
En uygun aktüatörü seçmek, çeşitli teknik parametrelerin dikkatlice değerlendirilmesini gerektirir:
Yük Kapasitesi ve Kuvvet:Kaydırıcının hareket ettirmesi ve tutması gereken yükün kütlesini ve yönünü (yatay/dikey) belirleyin. Bu, gerekli itme kuvvetini (N) veya dinamik yük kapasitesini tanımlar.
Seyahat Uzunluğu ve Doğruluk:Gerekli doğrusal hareket mesafesini belirleyin. Ayrıca, genellikle şu şekilde tanımlanan gereken hassasiyeti de belirtin:kesinlik(hedeften sapma) vetekrarlanabilirlik(Bir noktaya tekrar tekrar dönme konusunda tutarlılık).
Hız ve İvme:Gerekli doğrusal hızı ve yükün ne kadar hızlı ivmelenmesi/yavaşlaması gerektiğini hesaplayın. Bu, vida adımı ve motor torkunun seçimini etkiler.
Çalışma Döngüsü ve Ortam:Motorun ne sıklıkla ve ne kadar süreyle çalışacağını göz önünde bulundurun. Ayrıca, toz, nem veya temiz oda gereksinimleri gibi çevresel faktörleri de hesaba katın; bunlar sürgünün sızdırmazlığını (IP derecesi) ve malzemesini belirleyecektir.
Kontrol Elektroniği:Step motorlar şunları gerektirir:sürücüKontrol ünitesinden gelen sinyalleri motor akımlarına dönüştürmek için. Modern sürücüler şunları sunar:mikro adımlamaDaha akıcı hareket ve daha az titreşim için. Motor, sürücü ve sistem kontrolcüsü (PLC, mikrodenetleyici vb.) arasında uyumluluk sağlanmalıdır.
Geri Bildirim Seçenekleri:Adım atlamanın kabul edilemez olduğu uygulamalar için (örneğin, dikey asansörler), entegre edilmiş kaydırıcıları göz önünde bulundurun.doğrusal kodlayıcılarKapalı devre konum doğrulaması sağlamak için "hibrit" bir kademeli servo sistemi oluşturulmuştur.
Gelecek: Daha Akıllı Entegrasyon ve Geliştirilmiş Performans
Mikro kayar kademeli motorların evrimi, robotik alanındaki gelişmelerle yakından bağlantılıdır:
Nesnelerin İnterneti ve Bağlantı:Gelecekteki kaydırıcılar, sıcaklık, titreşim ve aşınma gibi sağlık ölçütlerinin gerçek zamanlı izlenmesini sağlayan entegre sensörler ve iletişim portları (IO-Link, vb.) içerecek ve böylece öngörücü bakıma olanak tanıyacaktır.
Gelişmiş Kontrol Algoritmaları:Daha akıllı sürücüler, belirli yükler için performansı optimize etmek, rezonansı azaltmak ve enerji verimliliğini artırmak amacıyla akımı ve sönümlemeyi otomatik olarak ayarlayan uyarlanabilir kontrol algoritmalarını bünyelerine katıyorlar.
Direkt Tahrikli ve Kompakt Tasarımlar:Eğilim, daha yüksek tork yoğunluğuna sahip, daha kompakt ve yüksek verimli tasarımlara doğru ilerliyor; bu da step motorlar ve fırçasız DC servo motorlar arasındaki çizgileri bulanıklaştırırken step motorun kontrol basitliğini koruyor.
Malzeme Bilimi Yenilikleri:Gelişmiş polimerlerin, kompozitlerin ve kaplamaların kullanımı, daha hafif, daha güçlü ve korozyona daha dayanıklı sürgü gövdelerine yol açarak, bunların zorlu veya özel ortamlardaki kullanım alanlarını genişletecektir.
Çözüm
Omikro kaydırıcı kademeli motorBu, sadece bir bileşen olmaktan çok daha fazlası; modern robotik sistemlerde hassasiyet ve otomasyonun temel bir unsurudur. Eşsiz bir doğruluk, kompakt entegrasyon, kontrol edilebilirlik ve maliyet etkinliği kombinasyonu sunarak, hassas doğrusal hareket gerektiren çok çeşitli uygulamalar için tercih edilen aktüatör haline gelmiştir.
Yeni nesil sistemleri tasarlayan mühendisler ve sistem entegratörleri içinotomatik robotik sistemlerBu çok yönlü cihazların yeteneklerini ve seçim kriterlerini anlamak çok önemlidir. İster yüksek hızlı bir alma-yerleştirme makinesi, ister hayat kurtaran bir tıbbi cihaz, isterse de son teknoloji ürünü bir kobot olsun, mütevazı mikro kaydırıcı step motor, robotik otomasyonu hayata geçiren güvenilir, hassas ve akıllı hareketi sağlar. Robotik, daha fazla zeka ve dokunma hassasiyetine doğru ilerlemeye devam ettikçe, bu hassas aktüatörlerin rolü daha da merkezi ve karmaşık hale gelecektir.
Yayın tarihi: 30 Aralık 2025
